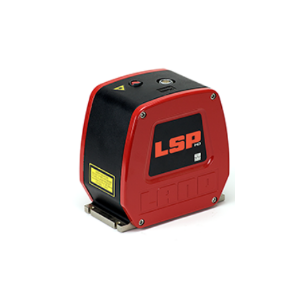

LAND线扫描测温HD系列
LSP-HD 系列红外线扫描仪设计紧凑，可通过标准以太网连接轻松集成。特定型号的产品能为各种应用提供高精度的温度测量。
领先业界的 LSP-HD 具备 1000 个数据点的扫描性能，扫描速度高达每秒 150 次。LSP-HD 为过程成像的清晰度奠定了新的基准，能检测到极小的温度差异，有助改进过程控制和确保产品质量一致。
简单集成：可通过单个以太网数据接口直接连接传感器头，无需单独的处理器，并采用以太网供电技术（PoE）以一根以太网电缆实现所有电气的连接。由于扫描仪仅需要一根电缆，因此能显着降低安装成本。
LSP-HD 与现有的 AMETEK Land 红外线扫描装置向后兼容，并有多种型号可供选择。每种型号均针对玻璃、工业加工和钢铁工业的特定应用进行了优化。
领先行业的测量技术
LSP-HD 设计用于20℃（68°F）到 1700° C（3092°F）的恶劣工作环境。其具备高质量的光学元件，能以无可媲美的扫描速度生成高清热图像，助您实现卓越的过程控制。其高温型号具有领先业界的光学器件，光学系数可达 300 或 500：1。所有 LSP-HD 扫描仪均采用坚固的蓝宝石保护窗，可防止划伤，被酸或溶剂损坏。集成的激光对准验证技术是这系列产品的标准配置。
简单、低成本的安装
即插即用安装利用以太网（PoE）连接的单一电缆电源，降低了复杂性和成本。采用以太网行业标准布线和连接。同时也提供各种模拟和数字接口
Landscan LSP-HD 可以与先进的 WCA 显示和分析软件一起使用，也可以独立与其他系统进行数字通信。许多信号处理功能都直接集成在扫描仪中，因此不需要使用单独的计算机。Landscan LSP-HD 可以直接与 Siemens S7 PLC 和 ibaPDA 通信。具备免工具快拆式冷却和吹扫装置，，简化并加快了扫描仪的拆卸和重新安装速度，无需管道工断开任何接头。
向后兼容性
LSP-HD 可即插即用，并且与 LANDSCAN WCA 软件兼容，适用于所有现有的 LANDSCAN 红外线扫描器的安装，便于升级和更换。其具有与先前产品相同的外形，因此无需更换现有的安装硬件。
LSP-HD 线行扫描仪是 AMETEK Land 领先市场的红外热像仪，适用于移动过程。
技术参数：
|
温度 |
20 至 1700°C 或 68 至 3092°F |
|
扫描角度 |
80°（通过软件可调至 40°） |
|
扫描速度 |
10 至 150Hz（可调整，步长为 1 Hz） |
|
样品数 |
1000 个样本 |
|
连接 |
通过 M12 连接器连接工业以太网 |
|
信号处理 |
多达 14 个用户可配置区域，具有最小/最大/平均/分位数/平均阈值 |
|
I/O |
PoE 管理型 TCP/IP 工业以太网 |
|
环境温度（规定） |
5 至 60°C 或 41 至 140°F |
|
环境温度（操作） |
5 至 70°C 或 41 至 158°F |
|
尺寸（宽×高×直径） |
206×209×100mm 或 8.1×8.2×3.9 in |
|
激光 |
2 级，1.0 mW 最大输出功率，635nm，IEC60825-1：2001 |
|
环境 |
IP65 |
型号：
|
型号 |
温度范围 |
主要应用 |
|
LSP-HD 10, 11 & 12 |
||
|
LSP-HD 10 |
600 to 1400 °C / 1112 to 2552 °F |
连铸机 加热炉-出口 热轧带机 热轧板机 钢梁轧机 |
|
LSP-HD 11 |
700 to 1500 °C / 1292 to 2732 °F |
|
|
LSP-HD 12 |
800 to 1700 °C / 1472 to 3092 °F |
|
|
|
||
|
LSP-HD 20, 21, 22 & 23 |
||
|
LSP-HD 20 |
200 to 850 °C / 392 to 1562 °F |
连续退火线 退火炉 镀锌和镀锌退火线 热轧带机 热轧板机 |
|
LSP-HD 21 |
300 to 1000 °C / 572 to 1832 °F |
|
|
LSP-HD 22 |
400 to 1200 °C / 752 to 2192 °F |
|
|
LSP-HD 23 |
250 to 1000 °C / 482 to 1832 °F |
|
|
|
||
|
LSP-HD 5FL, 50, 51 & 52 |
||
|
LSP-HD 5FL |
150 to 750 °C / 302 to 1382 °F |
浮法玻璃生产线 玻璃退火炉和玻璃退火炉出口 玻璃钢化/回火 玻璃成型/弯曲 玻璃镀膜 太阳能板 |
|
LSP-HD 50 |
150 to 750 °C / 302 to 1382 °F |
|
|
LSP-HD 51 |
250 to 850 °C / 482 to 1562 °F |
|
|
LSP-HD 52 |
500 to 1100 °C / 932 to 2012 °F |
|
|
|
||
|
LSP-HD 60, 61, 62, 63 |
||
|
LSP-HD 60 |
20 to 250 °C / 68 to 482 °F |
纸辊 纸幅 纸传送机 回转窑/旋转炉 无纺布烘干机 鱼雷罐车 热成型 塑料挤出机 镀锌线 |
|
LSP-HD 61 |
50 to 400 °C / 122 to 752 °F |
|
|
LSP-HD 62 |
100 to 600 °C / 212 to 1112 °F |
|
|
LSP-HD 63 |
50 to 850 °C / 122 to 1562 °F |
|
|
|
||
|
LSP-HD 71 |
||
|
LSP-HD 71 |
50 to 350 °C / 122 to 662 °F |
塑料聚合物 薄塑料 热塑成型 钢漆涂装线 |
